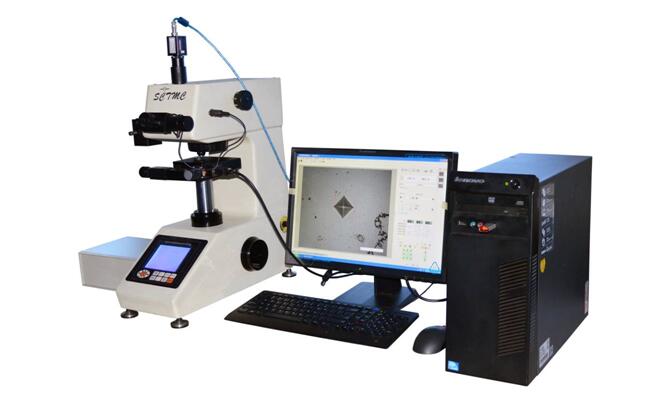

V3.0显微维氏硬度自动测量系统(自动聚焦)




尚材 V3.0显微/维氏硬度自动测量系统,集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种最新专业技术,通过计算机主机实现对维氏硬度计和自动载物台的控制,并将硬度压痕数字化成像在计算机屏幕上,再通过自动读数、手动读数等手段,准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统,突破了传统硬度的测试方式,实现了全自动、高精度、高重复性的硬度测试,是材料分析的重要设备。

本系统具有对硬度计主机直接控制的功能。同时具备自动测量、手动测量等多种硬度值测量方式,精确度高、重复性好。测量结果可以 WORD、EXCEL 等多种格式输出。

功能特点:

系统联动:通过硬度计串口通讯,实现系统与硬度计联动。

压力联动:硬度计试验力转换时,系统感知试验力变化并实时显示在系统中。

转塔联动:软件控制硬度计进行物镜—压头之间相互切换,无需人工控制硬度计。

加载联动:软件控制硬度计进行加载,无需人工控制硬度计。

测量联动:软件控制硬度计转塔、加载并直接读取维氏硬度值。

光学联动:自动聚焦。

图像采集:实时显示硬度图像,可存储、打印图像。

自动测量:自动找出压痕的四个顶点,速度快,数据准,有多种专业算法以适用不同压痕。连打连测、即打即测、指定坐标打压。

自动寻点:在压痕的四个顶点附近点取,系统自动寻找最佳顶点,大大降低人为误差。

对角测量:点取压痕的左上及右下角,即可读出硬度值。

四点测量:点取压痕的四个顶点,读出硬度值。

硬度换算:依据国家标准,自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换,实时显示。

图文报告:自动记录测量数据,自动生成硬度—深度曲线,保存或打印硬度—深度曲线及所有压痕测量值。保存或打印压痕图像及当前压痕硬度值。所有报告按 WORD 文档保存。

结果统计:将多个压痕的测量结果以 EXCEL 数据格式导出,并自动统计测量次数、硬度最大值、最小值、平均值、方差等。

联动控制:系统通过串口通讯,感知试验力变化、控制硬度计转塔、加载并直接读数。

自动位移:配置高精度 X-Y 自动平台。

自动识别:领先的压痕自动识别技术,在 0.3 秒内读出 D1/D2 和 HV 值。

性能稳定:对非镜面抛光、光线不匀,不在中心的压痕均可自动读取。

功能强大:手动读数、自动读数、硬度换算、深度硬度曲线、压痕图像、图文报告功能。

使用方便:通过硬度块进行定标,符合用户日常习惯。半天培训,即可正常使用。

自动读数:独创自动读数算法,对多种压痕进行自动读数,速度快、准确性高。

重复性好:自动读数重复性高,满足用户专业要求。

自动扫描:能够自动扫描出试样边缘及轮廓。



技术参数:

1、计算机主机:联想品牌机(2G内存,500G硬盘,19寸宽屏液晶屏)

2、喷墨打印机

3、适用操作系统:WIN XP、WIN7

4、数字成像系统

高分辨率:130万像素(1280×1024)

高速采集:1280×1024 分辨率:25 帧/秒;

高清晰度:黑白图像,清晰度更好;

靶面尺寸:1/2 英寸

5、X-Y 自动载物台

台面尺寸:100×100×50 毫米

最大行程:50×50 毫米

最小步距:小于 2 微米

移动速度:可调;

控制方式:手动控制、电动控制、计算机控制;

6、X-Y 物台计算机控制模式

定位移动:物台直接移动到软件设定位置;

定点移动:选择试样上任一点,移动到压头下方;

定向移动:鼠标点击控制载物台进行八个方向任意移动,移动步距可设置;

任意移动:鼠标拖拽载物台向任意方向移动,便于用户浏览试样表面情况;

变速移动:平台移动时,共有二档(快速和慢速),速度可选、可调;

其他功能:原点位置任意设置、自动复位、机械限位等多种专业功能,满足各种需求;

7、测量方式

自动模式——自动载物台移动(X、Y、Z方向)+自动读数

手动模式 1——自动加载+手动目镜刻线测量

手动模式 2——手动移动载物台+手动调焦+自动/手动测量

8、自动读数/手动读数

自动读数时间:单个压痕读数时间约 300 毫秒;

自动测量精度:0.1 微米;

自动测量重复性:±0.8%

手动读数:手动点取,自动寻点、4 点测量、2 对角线测量;

9、结果保存/输出

存储/输出测量数据及实验参数,包括 D1,D2,HV,X,Y 等;

存储/输出有效硬化层深度曲线报告;

存储/输出图像;



标准配置:

1.      台式电脑   一台  (联想品牌机,硬盘500G,内存2G,19寸液晶屏)

2.      喷墨打印机   一台

3.      CCD摄像头   一套

4.      1.5倍适配器(接口杆)    一根

5.      控制专用连接线

6.      RS232数据连接线

7.      电动平台

8.      电动平台控制箱

9.      USB加密狗     一只

测量软件(中文或英文)   一套
